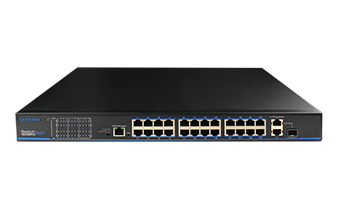

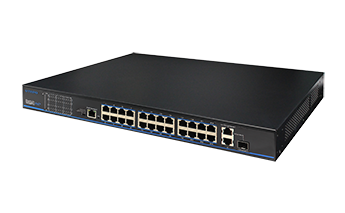

該系列產品是18口/26口百千混合以太網供電交換機。
該系列交換機可提供16個或24個百兆以太網RJ-45下聯電口，2個千兆以太網RJ-45上聯電口，和1個千兆復用光口。所有RJ-45下聯端口均支持以太網供電(PoE+)，每個端口可提供高達30W的功率，符合IEEE802.3af/at標準。交換機可以通過WEB管理界面(http/ https)管理PoE功能。
該系列交換機支持三種工作模式：Default，VLAN和CCTV，在VLAN和CCTV模式下，支持PoE看門狗功能，當攝像機掉線時，自動檢測并重啟攝像機，可廣泛應用于視頻安全監控系統及網絡項目中。
該系列包含以下兩款機型：
● UTP3218TS-PSB：18口百千混合以太網供電交換機
● UTP3226TS-PSB：26口百千混合以太網供電交換機
豐富的接口
● 16/24*10/100 Base-TX PoE RJ-45端口
● 2*10/100/1000 Base-TX RJ-45端口
● 1*1000 Base-X SFP端口(復用)
● 1*PoE管理端口
支持PoE供電
● 最多可為16個或24個符合IEEE 802.3af/at標準的受電設備供電
● 每個PoE端口支持最大功率30W
● 支持電路保護,防止電源干擾端口
● 最遠支持250米遠距離傳輸
● VLAN和CCTV模式下，支持PoE看門狗功能
支持3種工作模式
● Default：所有端口均可自由通信。該模式下，最遠傳輸距離100米。
● VLAN：下聯端口相互隔離,但可與上聯端口通信。該模式下,最遠傳輸距離100米，同時支持PoE看門狗功能。
● CCTV：下聯端口速率降為10M，最遠傳輸距離延長至250米。該模式下，支持PoE看門狗功能。
高性能設計
● 浪涌：6kV
● 靜電防護：6kV接觸放電，8kv空氣放電
● 金屬外殼設計
● 支持機架式、桌面式、壁掛式安裝
|
項目 |
UTP3218TS-PSB |
UTP3226TS-PSB |
|
硬件規格 |
||
|
下聯端口 |
16*10/100 Base-TX PoE RJ-45 |
24*10/100 Base-TX PoE RJ-45 |
|
上聯端口 |
2*10/100/1000 Base-T RJ-45，1*1000 Base-X SFP(復用) |
|
|
PoE管理口 |
1*RJ-45 |
|
|
LED 指示燈 |
1*電源指示燈 |
1*電源指示燈 |
|
網線 |
Cat5及以上 |
|
|
機器尺寸(長*寬*高) |
442mm*285mm*44mm |
|
|
設備凈重 |
3.8kg |
4.1kg |
|
輸入電壓 |
100~240VAC |
|
|
功耗 |
300W (滿載功耗,包含PoE) |
420W (滿載功耗,包含PoE) |
|
安裝方式 |
機架/桌面/壁掛式 |
|
|
材質 |
金屬外殼 |
|
|
交換屬性 |
||
|
交換方式 |
存儲轉發 |
|
|
交換容量 |
7.2Gbps/無擁塞 |
8.8Gbps/無擁塞 |
|
包轉發率 |
6.5Mpps |
5.4Mpps |
|
MAC地址表 |
4K |
|
|
緩存 |
2.75 Mbit |
|
|
PoE |
||
|
設備類別 |
PoE供電設備(PSE) |
|
|
PoE標準 |
IEEE 802.3af/at |
|
|
供電方式 |
末端跨接法 |
|
|
供電線序 |
1/2(+),3/6(-) |
|
|
PoE輸出電壓 |
46~55VDC |
|
|
PoE功率 |
單端口最大功率30W，整機最大功率270W |
單端口最大功率30W，整機最大功率390W |
|
遵循標準 |
||
|
遵循標準 |
IEEE 802.3 Ethernet以太網 |
|
|
電磁兼容 |
||
|
EMC |
FCC47 CFRPart 15 Class A |
|
|
安規 |
||
|
LVD |
EN 62368-1:2014 |
|
|
環境 |
||
|
工作環境 |
溫度：-10℃~50℃ |
|
|
存儲環境 |
溫度：-40℃~75℃ |
|
|
認證 |
||
|
產品認證 |
CE，FCC，CCC |
|
|
軟件特性 |
||
|
PoE管理功能 |
支持PoE設置 |
|
|
項目 |
數量 |
|
交換機 |
1臺 |
|
AC電源線 |
1根 |
|
安裝配件 |
1套 |
|
用戶手冊 |
1份 |
