“網電速聯”傳輸方案應用在無錫賽格電子市場

時間：2017-05-24 來源：本站

案例前言：

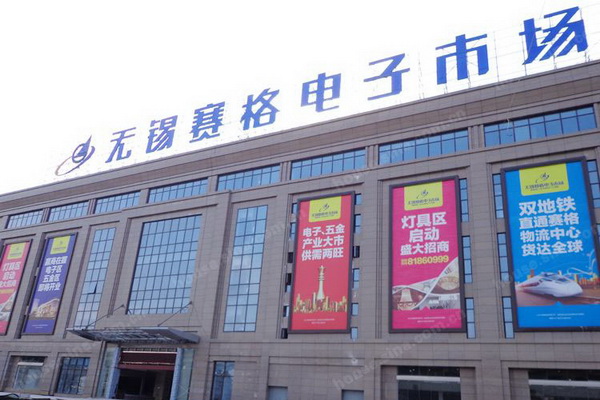

無錫賽格電子市場地處無錫市區北部交通要道惠山大道，緊鄰北環路（G312國道）和無錫換成快速內環路，距滬蓉、京滬高速無錫樞紐僅5分鐘路程。無錫賽格電子市場北臨惠山新城，東臨無錫星網物流園，距離無錫火車站、中央車站只有5公里，交通便利，具有完善的物流倉儲配套。

無錫賽格電子市場以規整統一的建筑形體進行空間組合，采用模數化、網格化的分隔模式，形成氣勢恢宏的大體量建筑群，視頻監控是此建筑群的一項重要的工程，該處選擇打造一個網絡監控系統，采用“網電速聯”網絡高清監控傳輸系統方案進行監控視頻傳輸。

方案要求：

1、要求傳輸效果穩定，滿足高清視頻流的傳輸；

2、要求傳輸距離能覆蓋工程范圍，分布式的監控點能夠全部接入系統；

3、要求能夠?qū)崿F(xiàn)設備集中供電，靈活采用PoE等供電技術，簡化工程布線，降低工程成本；

4、要求完成大范圍網絡信號匯聚。

5、要求設備安裝規范整潔，并有防塵防水等適應實際工程需要的功能。

方案特點：

系統用到了優特普“網電速聯”高清監控傳輸方案，主要用到了優特普4口、8口、24口等PoE交換機以及安防專用匯聚交換機，實現從分布式攝像頭的接入到匯聚的過程，有以下特點：

（1）實現網絡高清監控信號實時、完整、流暢地傳輸；

（2）高性能PoE交換機的接入簡化了工程布線，延長了傳輸距離、解決了攝機取電的困難；

（3）適應監控現場復雜多變的應用環境；

（4）設備性能可靠，安裝簡單，有利于工程安裝和后期維護。

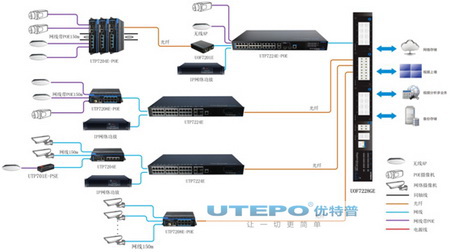

方案應用圖

方案中使用到的設備：

優特普專用PoE交換機UTP7204E-PoE/UTP7208E-PoE/UTP7224E-PoE

UTP7204E-POE是一款帶PoE功能的非網管型網絡交換機，該產品提供1個上聯電口和1個上聯光口100Mbps，4個100Mbps PoE網絡端口，支持IEEE802.3 af / at標準。

UTP7208E-POE是一款帶PoE功能的非網管型網絡交換機。該產品提供1個上聯電口和一個上聯光口1000Mbps；8個100Mbps PoE網絡端口，支持af / at供電標準，POE供電距離最遠可達150米。

UTP7224E-POE是一款網管型交換機。該產品提供24個百兆PoE網絡端口，2個千兆上聯光口和2個千兆電口，支持IEEE802.3 af/at供電標準,產品支持PoE電源控制軟件。

這三款PoE交換機都是為高清網絡攝像機網絡接入而設計，消除了這些設備特意連接電源插座的麻煩，使那些遠離電源的設備連接更靈活，簡化布線；并且產品集成了光纖接口，實現了光纖收發器和網絡交換機的完美融合，解決了遠距離傳輸?shù)膯栴}。

安防專用匯聚交換機UOF7228GE

UOF7228GE是28口網管型光電模塊化全千兆網絡交換機。該產品提供2光2電千兆固定端口和8光口、8電口、4光4電可插拔式模塊，具有可隨意配置光口和電口數量的特點。該產品非常方便的使用在安防網絡監控、網絡工程等場合。

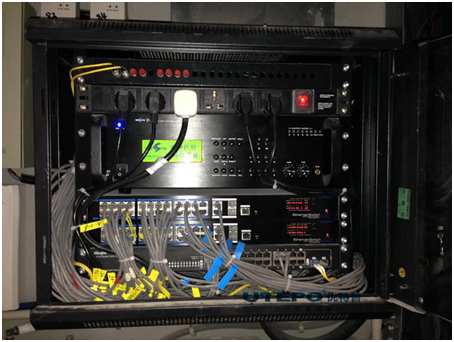

弱電間

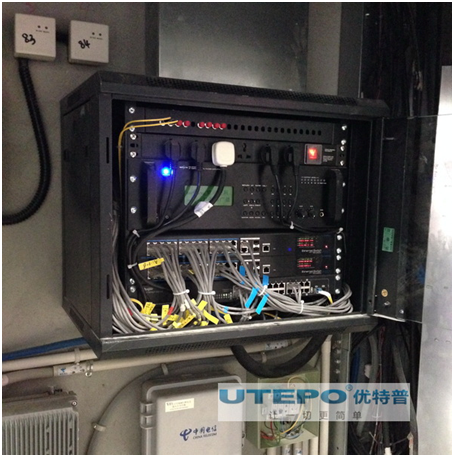

PoE網絡交換機

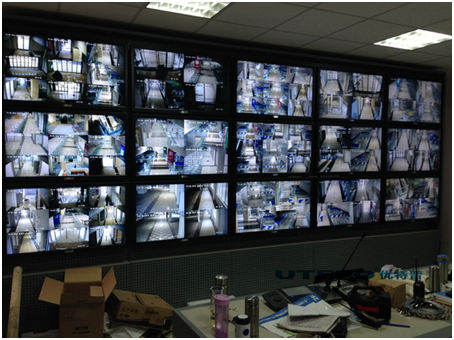

監控中心

案例總結：

無錫賽格特電子市場采用“網電速聯”高清監控傳輸方案，使用到多款PoE交換機和匯聚交換機實現網絡信號穩定、流暢地傳輸以及匯聚，總的來說，賽格電子市場采用的“網電速聯”網絡高清傳輸方案：

1、技術更專業：

針對安防專業應用設計，在“吞吐量、時延、丟包率、背靠背”等指標上滿足多碼流高清視頻的數據傳輸和匯聚等綜合應用；大功率可靠性的POE電源管理技術，降低接入設備、布線和工程維護成本；滿足數據接入、數據存儲、視頻數據分析處理、數據備份、數據上傳等網絡視頻監控等業務。

2、性能更可靠：

產品須打造工業級品質，更強大電磁兼容能力、環境兼容、室外設備；滿足低溫-40度，高溫75度大溫差環境；安規等方面更高；對濕度的適應力強；防塵能力強，有風扇系統、無風扇系統，可滿足密閉環境工作。

3、組網更科學：

產品組網科學高效，采用分接入層、匯聚層和核心層架構設計；在接入層可滿足星型拓?fù)洹⒖偩€拓?fù)?、環形拓?fù)湟约盎旌贤負淠Ｐ?，滿足不同環境下等安防網絡監控設備等接入；接入層：有豐富等接入設備，滿足安防中不同環境等要求；富等傳輸介質選擇：可采用同軸電纜，網絡電纜，雙絞線，光纖傳輸接入網絡；匯聚層：需要解決網絡接入和數據分布式存儲、數據備份等數據接入和應用數據管理；核心層：解決廣域網、數據安全、網絡管理。

4、安裝更簡單：

產品要求安裝維護簡便，如掛墻安裝、導軌安裝，機架安裝和桌面放置等?？砂惭b在室內，也可以安裝在樓道、屋檐下、室外防水箱等等場所，安裝上更簡單，日后維護上也更加方便。
